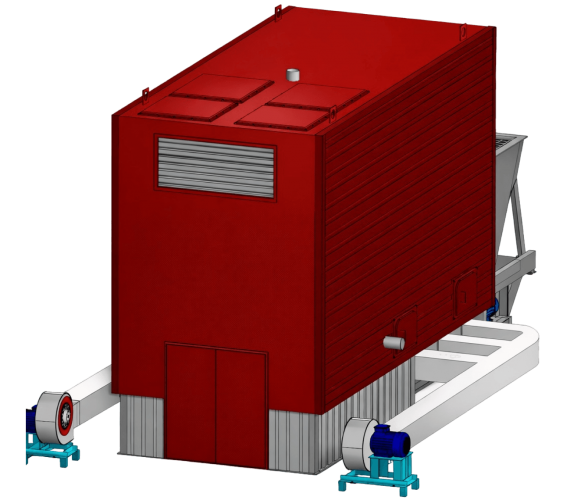

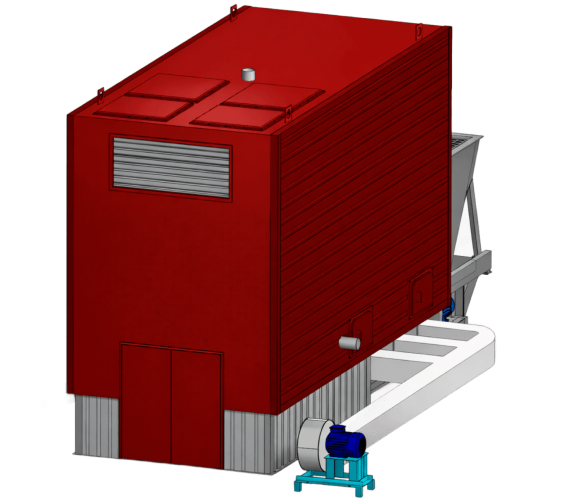

Котел водогрейный КВм-3.65

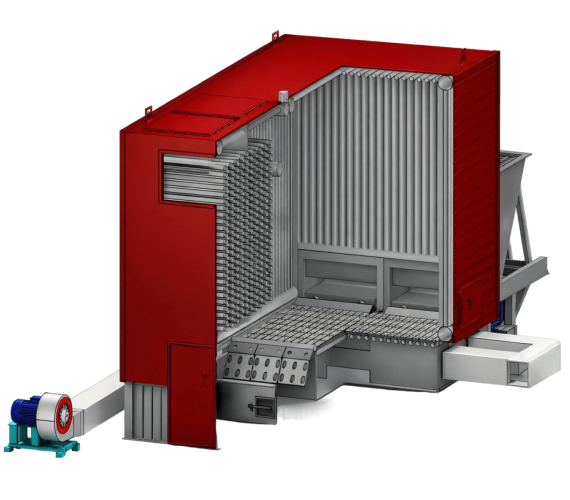

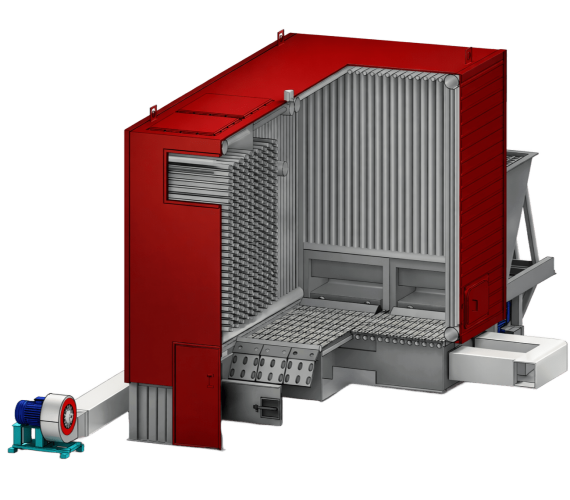

Котел стальной водогрейный КВм-3,65-95 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально — бытового назначения, оборудованных системами отопления с принудительной циркуляцией воды при рабочем давлении до 0,6 МПа (6,0 кгс/см²)Трубная система котлов изготавливается из трубы ø51х2.5 мм (48*3,5мм или 57х3.5 мм) Топка котла состоит из двух боковых экранов, заднего экрана и фронто-потолочного экрана. Все коллектора изготавливаются из трубы ø159 мм с толщиной стенки 4,5мм.

Конвективный блок представляет из себя 18 конвективных пакетов, трубы конвектива расположены в шахматном порядке, что способствует более интенсивному теплообмену, а также меньшим золовым отложениям, коллектора конвективных пакетов изготавливаются из трубы ø76 мм. с толщиной стенки 3,5мм. Специально организованная гидравлическая схема котлов обеспечивает оптимальные скорости движения воды, это снижает процесс накипеобразования на внутренней поверхности труб, что является немаловажным фактором в долговечности работы котла. Конструкция топочной камеры котлоагрегата позволяет обеспечить более полное выгорание топлива и снизить температуру газов на выходе из нее до 700°С, что значительно ниже температуры деформации золы, поэтому зола покидает топку котла уже в затвердевшем состоянии что исключает возможность твердого зашлаковывания конвективных поверхностей нагрева. В газоходах выбраны скорости газов, которые обеспечивают условия самообдувки и самоочистки конвективных поверхностей а так же высокую эффективность теплообмена на протяжении всего срока эксплуатации котла.Для механической очистки конвективных пакетов предусмотрены съемные прочистные люки, расположенные сверху на котле. ⁠

Топки ТШПм-3,65 производства ООО «АКЗ Энергосервис» предназначены для сжигания сортированных и рядовых каменных и бурых углей. Устанавливаются в котельных, оснащенных системами подачи топлива и золоудаления. Топки ТШПм поставляются для паровых котлов и водогрейных котлов производительностью до 3,65 МВт, промышленных печей.

В ходе мониторинга замечаний и предложений от многочисленных эксплуатирующих организаций использующих стандартные топки ТШПм-3,65 были выявлены основные недостатки топок:

· быстрый износ подвижных частей топки, выполненных на стандартных элементах из-за многократно возросших нагрузок;

· износ ножа шурующей планки;

· затруднения или полное отсутствие возможности регулировать дутьё по зонам топки из-за засорения пазов заслонок золой;

· отсутствие возможности регулировать подачу топлива в зависимости от влажности, сортности, фракции.

· коробление передней стенки бункера от перегрева;

· используемые в стандартном щите управления электромеханические реле часто выходят из строя;

· коробление и выход из строя из-за перегрева раскаленным шлаком зоны дожигания;

· выход из строя элементов топки из-за отказа конечного выключателя шурующей планки.

Специалистами ООО «АКЗ Энергосервис» применены следующие технические решения для устранения выявленных недостатков:

· оптимизация кинематики топки;

· применение каретки оригинальной конструкции;

· возможность смазки всех без исключения пар трения;

· применение качественных материалов; применение легированных сталей;

· применение оригинального устройства, исключающего налипание шлака на стенки топочной камеры в зоне работы планки;

· применение планки оригинальной конструкции;

· нож из легированной стали увеличенной толщины;

· установка дозатора топлива оригинальной конструкции, который одновременно защищает бункер от излучения топки;

· применение оригинального трёхзонного воздуховода, оснащенного флюгерными регулировочными заслонками обеспечивает точную регулировку объёма поступающего воздуха в каждую зону;

· предусмотрены прочистные люки на каждой зоне; применение электронных реле;

· возможность изменения времени шуровки на ходу, без перехода в режим наладки;

· применение качественных материалов;

· применение оригинальной системы охлаждения зоны дожигания;

· комплектация всех топок системой вторичного дутья;

· применение оригинальной дублирующей системы контроля положения планки;

· для сжигания низкосортных и тощих углей топки могут комплектоваться более производительными вентиляторами.
