Котел водогрейный КВм-1,25

Котел стальной водогрейный КВм-1,25-95 с топкой ТШПм-1,45 предназначен для работы в системах централизованного теплоснабжения и обеспечения ГВС с подогревом воды в котле от 70 градусов по Цельсию до 95. Котел работает с принудительной циркуляцией воды при рабочем давлении 0,6 МПа (6,0 кгс/см2) и с уравновешенной тягой, которую обеспечивают дымосос и вентилятор.

Отапливаемая площадь котлом — 12 500 м2 (при высоте потолка помещения — 3м).

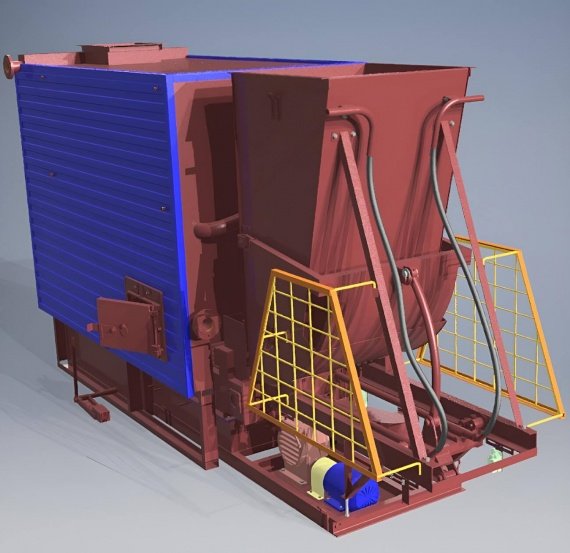

Конструкция котла КВм-1,25-95ШП — трубная система в обшивке и изоляции. Топочная часть состоит из верхних и нижних собирающих и раздающих коллекторах. Экран котла изготавливается из трубы диаметром 48 мм ст. 3,5 мм. В топочной части котла предусмотрена дверка для растопки и ревизии горения котлоагрегата. Конвективный блок котла состоит из 6- ти горизонтальных пакетов. Для поддержания необходимых скоростей теплоносителя и предотвращения закипания котла, в конвективной части используются трубы диаметром 48*3,5 мм. Для очистки конвективных пакетов на котле предусмотрены люки. Котел комплектуется механической топкой ТШПм-1,45.

Принцип работы водогрейного котла КВм-1,25-95ШП

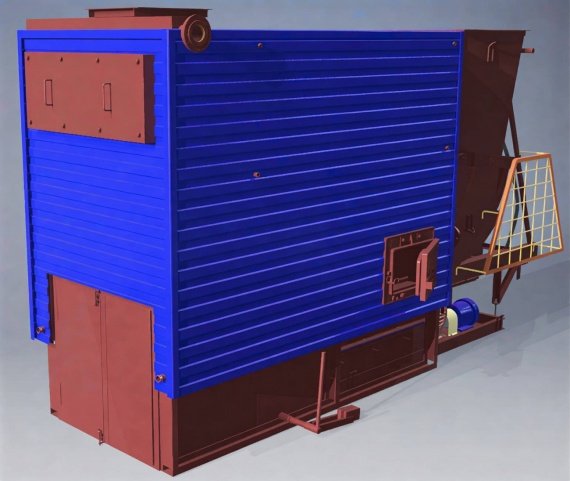

Котел КВм-1,25-95ШП состоит из двух частей: топочной и конвективной. Образующиеся в топочной камере дымовые газы поднимаются вверх, омывают трубы конвективной поверхности, нагревая циркулирующую в них воду, и выводятся через окно над котлом посредством дымососа в дымовую трубу. Механическая топка ТШПм-1,45 устанавливается под блок котла с фронта. Сбоку топочного блока предусмотрена дверка для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТШПм подает транспортер топливоподачи. Удаление шлака с топки ТШПм происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Перед котлом устанавливается вентилятор ВЦ14-46, за котлом — дымосос ДН-8-1500. Регулирование расхода воздуха производится при помощи шиберной заслонки.

Для обеспечения циркуляции воды через котел КВм-1,25-95ШП применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.
