Описание

Назначение: Применение циклонов ЦН-15 в условиях токсичных или взрывоопасных сред. В зависимости от предъявляемых требований циклоны могут использоваться как самостоятельно так и в качестве первой или второй ступеней очистки в сочетании другими газоочистными аппаратами. Для уменьшения износа крыльчаток циклоны следует устанавливать перед вентиляторами (дымососами). Групповые циклоны изготавливают с камерой очищенного газа в виде улитки или в виде сборника.

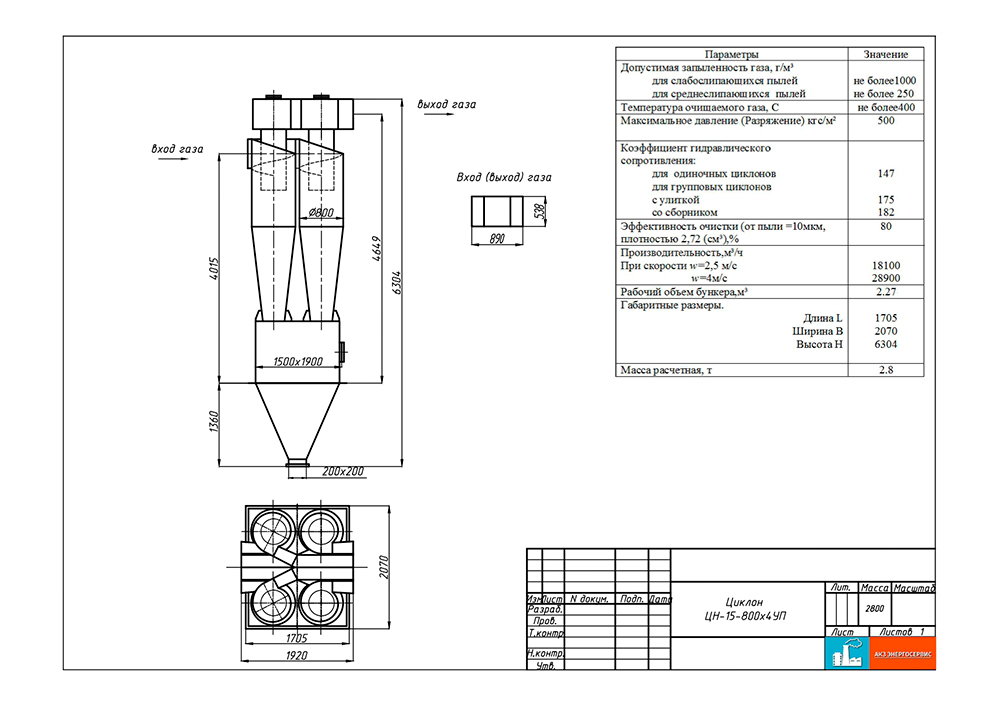

Описание: Основными элементами циклонов ЦН-15-800 4 УП являются корпус, выхлопная труба и бункер. Газ поступает в верхнюю часть корпуса через выходной патрубок, приваренный к корпусу тангенциально. Улавливание пыли происходит под действием центробежной силы, возникающей при движении газа между корпусом и выхлопной трубой. Уловленная пыль ссыпается в бункер, а очищенный газ выбрасывается через выхлопную трубу.

Монтаж циклона: Циклоны установить на металлических и железобетонных постаментах.

Присоединить к установке циклонов газоходы с помощью переходов.

Для монтажа циклонов применять автокраны или лебедки.

Гарантия: гарантия на оборудование 24 месяца.

Характеристики

Допустимая запыленность газа, г/м3 для слабослипающихся пылей
не более 1000
Допустимая запыленность газа, г/м3 для среднеслипающихся пылей
не более 250
Температура очищаемого газа, С
не более 400
Максимальное давление (Разряжение) кгс/м3
500
Коэффициент для гидравлического сопротивления: для одиночных циклонов
147
с улиткой
175
со сборником
182
Эффективность очистки (от пыли=10 мкм, плотностью 2,27 (см3), %
80
Производительность, м3/ч при скорости w=25,5 м/с
18100
w=4 м/с
28900
Рабочий объем бункера, м3
2.27
Габаритные размеры
1705*2070*6304
Масса расчетная, т
2.8
